低壓無功補償控制器主開關量輸入輸出注意事項

返回列表來源：發布日期：2024-08-20 16:20:58【大中小】

隨著經濟的發展和用電需求的增加，電力質量的提升變得愈發重要。低壓無功補償控制器的存在可以改善電能質量。但由于控制器是通過主開關量的輸入輸出來達到控制補償效果，所以一些用戶對于其主開關量輸入輸出的注意事項并不了解。

低壓無功補償控制器主開關量的輸入輸出注意事項：

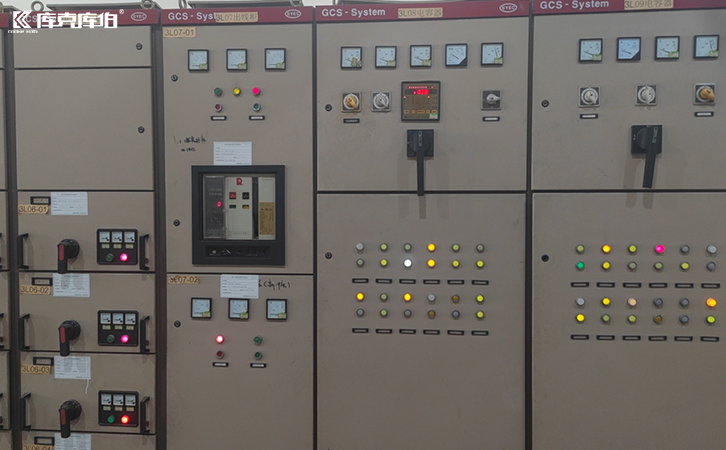

低壓無功補償控制器

一、輸入端注意事項

1、電壓輸入要求：控制器的電壓輸入端要接入穩定的電壓源，通常是電網的相電壓或線電壓。電壓波動過大可能影響控制器的準確性。

2、電流輸入要求：電流互感器的選擇和安裝應確保電流信號的準確傳輸。注意不要將電流互感器的二次線圈開路，否則會產生高壓危害設備和人員安全。

3、輸入信號的正確連接：確保輸入信號與控制器的對應端子正確連接，避免因接線錯誤導致設備不能正常工作。

4、干擾防護：輸入信號線應盡量遠離強電流、高電壓線路，以減少電磁干擾。必要時，可使用屏蔽電纜來保護輸入信號的穩定性。

二、輸出端注意事項

1、輸出負載能力：控制器的輸出開關量通常用于驅動接觸器或固態繼電器。要確保輸出端的負載能力與實際控制設備的功率要求相匹配，避免因過載導致控制器損壞。

2、輸出繼電器接點容量：檢查輸出繼電器的接點容量，確保其能承受控制電路的電流和電壓。如果控制多個大功率電容器組，可能需要加裝中間繼電器來分擔負荷。

3、輸出連接：輸出端子應牢固連接，防止因接觸不良引發的接點燒毀或控制失靈問題。

4、抗干擾措施：對于控制器輸出端的信號線，也應采取抗干擾措施，如安裝rc吸收器或使用濾波器，防止因高頻干擾引起的誤動作。

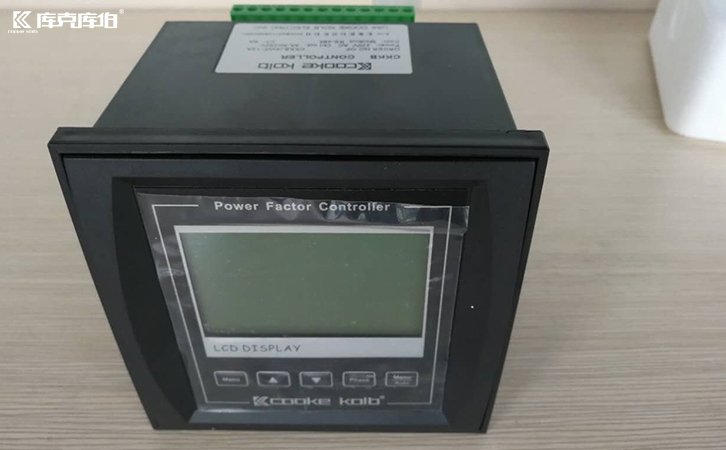

低壓無功補償控制器

低壓無功補償控制器的主開關量輸入輸出是確保控制器在電力系統中高效、穩定運行的關鍵。通過對其輸入輸出的準確把握，以及在連接、保護和信號處理等方面的注意，能夠極大地提升電力系統的性能。
