高壓電抗器零序電抗和正序電抗是什么

返回列表來源：發布日期：2024-09-11 16:20:18【大中小】

高壓電抗器的零序電抗和正序電抗是電力系統中描述不同序列分量（零序、正序和負序）對電流阻抗特性的參數，主要用于分析和處理三相不平衡和故障情況下的電氣行為。但對于用戶而言，零序及正序電抗到底是什么意思？

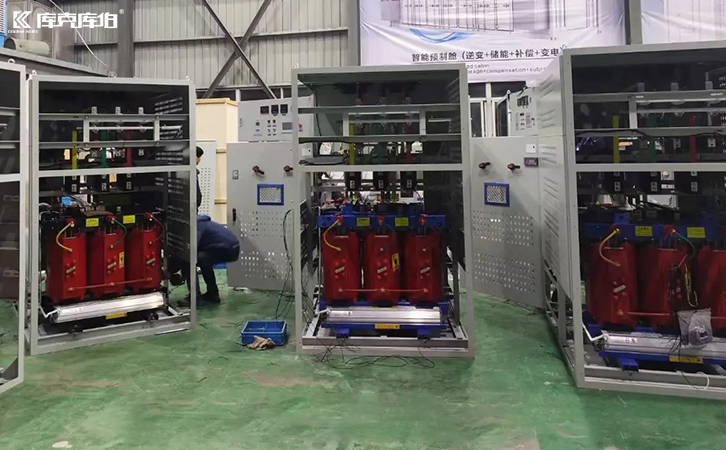

高壓電抗器

一、正序電抗

1、定義：正序電抗是電抗器在對稱三相系統中，對正序電流分量（即正常對稱運行時的電流分量）的電抗值。正序電流是三相電流中相互對稱、幅值相等、相位相差120度的電流分量，代表電網正常運行時的電流。

2、作用：在正常情況下，正序電抗用于限制短路電流，并對電力系統的無功功率調節產生影響。

二、零序電抗

1、定義：零序電抗是電抗器對零序電流（即三相不平衡或接地故障時產生的電流）的阻抗值。零序電流是三相電流中三相電流相等、同相位的電流分量，通常在接地故障時出現。

2、作用：零序電抗的大小直接影響單相接地故障電流的大小，并且在故障定位和保護設計中起著重要作用。高零序電抗可以有效限制接地故障電流，保護設備和電網安全。

三、零序電抗和正序電抗的區別

1、對電流的作用對象不同：正序電抗主要對系統正常運行的對稱電流（正序電流）產生作用，而零序電抗主要在系統發生接地故障或不對稱故障時對零序電流產生作用。

2、電流的性質不同：正序電流是系統在正常情況下的對稱三相電流，而零序電流則是接地故障或三相不平衡情況下出現的特殊電流分量。

3、數值不同：一般情況下，零序電抗的數值會比正序電抗大很多，因為系統設計時會考慮限制故障電流，防止對設備產生過大沖擊。

高壓電抗器

總而言之，在電網中，高壓電抗器通常用于限流或無功補償。在發生接地故障時，零序電抗可以有效限制故障電流，減少對設備的損壞。而在系統正常運行時，正序電抗則用于調節電網的電壓水平和無功功率。
