濾波補償裝置和svg性能上的區別

返回列表來源：發布日期：2024-04-23 16:15:32【大中小】

濾波補償裝置和svg是電力系統中常見的電氣設備，它們在能源的傳輸和分配領域起著重要的作用。雖然它們都屬于電力質量改善裝置，但是在性能和應用方面卻有一些區別。

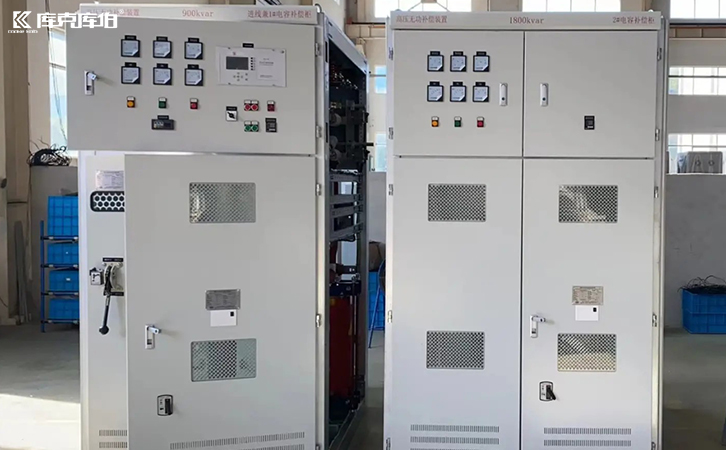

濾波補償裝置

首先，濾波補償裝置主要用于抑制電網中的電力諧波，使電能輸出的紋波系數達到國家標準要求，保證電力質量的可靠性。濾波補償裝置通過控制電壓和電流的相位差來實現對諧波的鈍化，減少諧波對電網設備和用戶設備的影響。

而svg（靜止無功發生器）主要用于電網的無功功率補償，通過控制電壓的大小和相位，實現對電力質量的改善和穩定。

其次，濾波補償裝置和svg在原理上也有所不同。濾波補償裝置通過使用諧波濾波器和電容器來消除電壓和電流中的諧波成分，實現對諧波的抑制。

而svg則是通過使用igbt（絕緣柵雙極型晶體管）等元器件，通過實時檢測電壓和電流的波形，并根據檢測結果進行控制，來實現無功功率補償。可以看出，濾波補償裝置主要是通過對電流進行控制，而svg則是通過對電壓進行控制。

然后，濾波補償裝置和svg在應用領域上也有所差異。濾波補償裝置通常用于需要消除電網中諧波影響的場合，比如大型工業生產中的高功率變頻器、電弧爐等設備。

而svg則主要用于電力系統中需要對無功功率進行補償?shù)膱龊希热巛旊娋€路、變電站等。由于svg具有快速響應的特點，能夠在短時間內完成對無功功率的補償，因此在對電力系統穩定性和電網電壓品質要求較高的場合得到了廣泛應用。

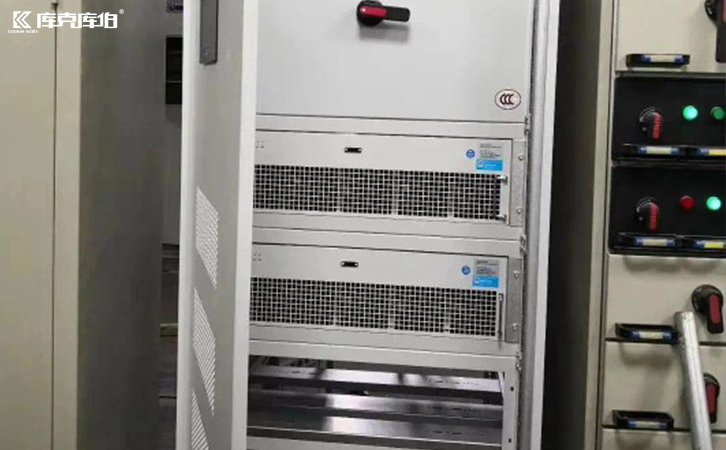

svg靜止無功發生器

總而言之，濾波補償裝置和svg在性能和應用方面都有一定的差別。濾波補償裝置主要用于抑制諧波，消除電網中的電力質量問題；而svg則主要用于無功功率補償，增加電力系統的穩定。在實際應用中，用戶應根據具體需求選擇適合的設備。
